背景介紹：USB-C快充系統的電磁挑戰

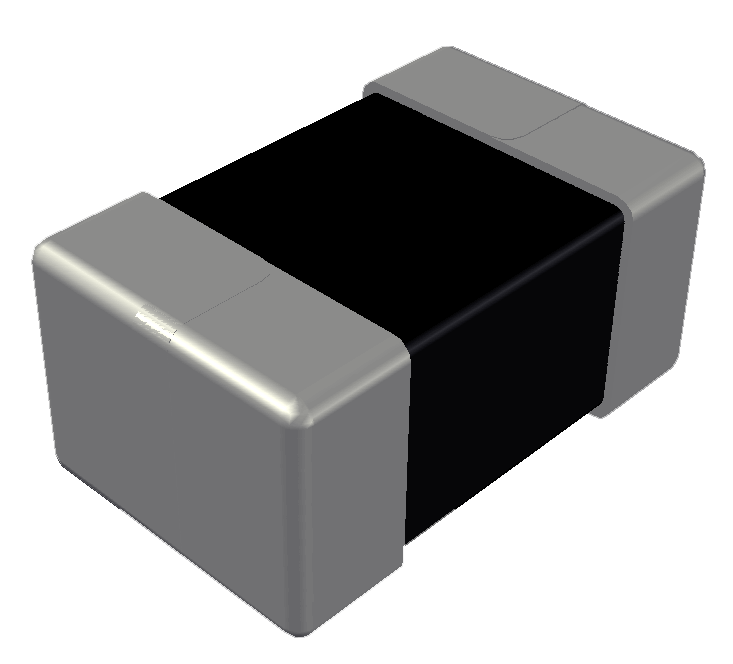

隨著USB Power Delivery（PD）協議普及，越來越多設備支持高達100W的動態功率調節。然而，這種高頻、大電流的切換過程帶來了嚴重的電磁兼容（EMC）風險。其中，電源路徑中的瞬態電流變化、控制信號的邊沿速率上升，均可能引發傳導噪聲與輻射干擾。在此背景下，MHC系列鐵氧體磁珠因其出色的高頻阻抗特性和耐大電流能力，成為主流解決方案之一。

一、MHC系列磁珠的技術演進與分類解析

1. MHC-S：低電感型，適用于信號線濾波

該系列以極低的直流電阻（DCR < 10mΩ）和穩定的阻抗特性著稱，常用于USB-C的CC（Configuration Channel）信號線、SBU（Sideband Use）線等敏感信號路徑。其典型阻抗在100MHz時可達200Ω，有效抑制信號串擾與反射。

2. MHC-P / MHC-G：中高電流型，適用于電源路徑

MHC-P系列適用于4–6A電流環境，而MHC-G則可承載高達8A的連續電流。兩者均采用雙層繞組結構，具有更高的飽和磁通密度，即使在滿載條件下仍能保持穩定阻抗。特別適合用于主電源（Vbus）與輔助電源（5V VBUS）之間的濾波節點。

3. MHC-M：超大電流版本，面向工業級應用

專為工業電源、車載充電器、服務器供電模塊設計，最大額定電流可達10A。其獨特的磁芯結構與散熱設計，可在長時間高負載下維持性能不變，是高端應用場景的首選。

二、與EZ-PD CMG2控制器的協同優化策略

1. 控制器內部架構對濾波的需求

EZ-PD CMG2集成了MCU、PMIC、PHY與協議棧于一體，內部存在大量高速數字信號切換。若未進行充分濾波，極易通過電源或地線耦合出共模噪聲。因此，建議在以下位置加裝磁珠：

• 芯片的VDD引腳附近并聯磁珠 + 陶瓷電容構成π型濾波網絡；
• 在外部檢測電阻（如用于過壓保護）前增加磁珠隔離；
• 針對非屏蔽電纜連接的主機端，使用雙磁珠+屏蔽層接地方案。

2. 實測數據對比：加裝磁珠前后EMI表現

某實驗室實測結果顯示：

可見，僅增加一個磁珠即可帶來近20dB的性能提升。

三、設計誤區與規避建議

常見錯誤：

• 誤用小電流磁珠于大電流回路，導致磁芯飽和、阻抗驟降；
• 忽略磁珠的安裝方向與極性（雖為無源器件，但布局影響寄生參數）；
• 僅依賴軟件濾波，忽視硬件層面的物理隔離。

正確做法：

1. 參考廠商提供的阻抗-電流-溫度三維曲線圖進行選型；
2. 在原理圖中明確標注磁珠的用途（如"Filter for CC1"）；
3. 在PCB布線階段即規劃好濾波路徑，避免“后補”設計。

結語

在構建高性能USB-C快充系統時，不能僅依賴控制器的智能功能，更需重視底層元器件的選型與布局。MHC系列鐵氧體磁珠憑借其可靠性能與廣泛適用性，已成為實現電磁兼容性的“隱形守護者”。結合EZ-PD CMG2等先進控制器，構建多層次濾波體系，方能真正打造穩定、安全、合規的終端產品。
