串連排阻與網絡排阻的基本概念

串連排阻（Series Resistor Array）和網絡排阻（Network Resistor Array）是電子電路中常見的電阻配置方式，廣泛應用于信號調理、電壓分壓、電流限制等場景。它們通過多個電阻以特定方式連接，實現對電路性能的優化。

1. 串連排阻的工作原理

串連排阻由多個電阻串聯組成，總阻值為各電阻之和。其主要作用包括：

• 限制電流，保護敏感元件如LED或傳感器；
• 實現電壓分壓，為ADC采集提供合適參考電壓；
• 在信號傳輸中抑制高頻噪聲，提高信號完整性。

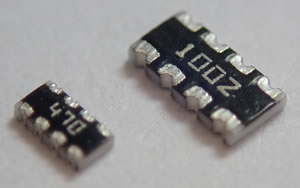

2. 網絡排阻的結構與優勢

網絡排阻通常采用星形或橋式拓?fù)浣Y(jié)構，將多個電阻集成于單一封裝中，常見于PCB設計中。其優勢包括：

• 節省空間，減少布線復雜度；
• 提升一致性，因電阻匹配度高，降低誤差；
• 便于批量生產與自動化裝配。

網絡連接故障排查方法

當系統出現通信異常、信號失真或設備無法響應時，需系統性排查網絡連接問題。以下是常見排查步驟：

1. 物理層檢查

確保所有連接器、跳線、端口無松動、氧化或損壞。使用萬用表檢測線路通斷，確認是否存在短路或開路。

2. 電氣參數驗證

測量關鍵節點電壓、電流是否在正常范圍內。若發現異常，可能為排阻老化或參數漂移導致。

3. 信號完整性分析

使用示波器觀察信號波形，檢查是否存在毛刺、振蕩或延遲。若信號失真，需檢查排阻阻值是否偏離標稱值。

4. 軟件與協議層診斷

通過調試工具查看通信日志，確認是否因協議錯誤或超時引發連接中斷。必要時重置網絡配置或更新固件。

總結

串連排阻與網絡排阻在現代電子系統中扮演著關鍵角色。合理選型與正確安裝可顯著提升系統穩定性。一旦發生網絡連接故障，應從物理層到軟件層逐級排查，結合結構化標簽進行精準定位，從而快速恢復系統功能。
