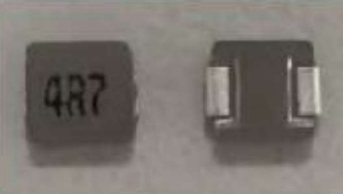

天二ECD B功率電感選型實用指南

在電子系統設計中，正確選擇功率電感直接影響電源效率、系統穩定性和使用壽命。本文將結合天二ECD B系列功率電感的特點，提供一套科學的選型方法。

選型五大關鍵因素

1. 電感值匹配

根據電路拓撲結構（如Buck、Boost、Flyback）計算所需電感量。例如，在典型的降壓電路中，若輸入電壓為12V，輸出電壓為5V，開關頻率為100kHz，推薦選用10μH至22μH之間的電感值，以保證電流紋波在合理范圍內（建議≤30%額定電流）。

2. 額定電流與飽和電流

必須確保額定電流大于最大峰值負載電流，并留有至少20%余量。若系統峰值電流達到6A，應選擇額定電流≥7.2A、飽和電流≥9A的型號，防止磁芯飽和引發電壓驟降或器件損壞。

3. DCR（直流電阻）影響

DCR越低，銅損越小，效率越高。對于高功率應用，優先選擇DCR低于20mΩ的產品。天二ECD B系列通過優化繞組工藝，實現低至15mΩ的出色表現。

4. 封裝與散熱設計

考慮PCB布局空間與散熱條件。天二ECD B采用無鉛焊接工藝，兼容SMT回流焊流程。同時，其底部設有散熱焊盤，可通過多層接地孔增強熱傳導，提升整機散熱能力。

5. 工作環境與可靠性要求

若設備需在高溫、振動或潮濕環境中運行，應優先選擇具有寬溫特性的產品。天二ECD B支持-40℃~+125℃工作溫度，且具備良好的抗振與防潮性能，滿足IP67級防護等級需求。

常見錯誤避免建議

  • 不要僅依據價格選擇電感，忽視參數匹配；
  • 避免忽略瞬態電流沖擊對電感的影響；
  • 切勿在未驗證熱設計的情況下使用高功率電感。

總結

選擇天二ECD B功率電感時，務必綜合評估電感值、電流容量、DCR、封裝尺寸與環境適應性。遵循科學選型流程，可有效提升電源系統的效率、穩定性和壽命。
